Apakah itu pemotongan laser paip dan bagaimanakah ia berfungsi?

Pemotongan laser tiub mewakili salah satu teknologi pembuatan paling canggih yang terdapat pada hari ini, merevolusikan cara industri memproses bahan berongga merentasi pelbagai sektor daripada automotif hingga pembinaan. Proses pembuatan yang canggih ini menggunakan alur cahaya laser berkuasa tinggi untuk memotong, membentuk, dan melubangi bahan tubular dengan ketepatan dan kelajuan yang luar biasa. Berbeza dengan kaedah pemotongan tradisional yang sering memerlukan pelbagai persediaan dan alat, pemotongan laser tiub memberikan ketepatan unggul sambil mengekalkan kualiti yang konsisten merentasi geometri kompleks dan reka bentuk rumit.

Pembuatan moden menuntut komponen yang semakin kompleks dengan had toleransi yang lebih ketat, menjadikan kaedah pemotongan tradisional tidak mencukupi untuk banyak aplikasi. Penggabungan teknologi laser dengan sistem automasi maju telah mencipta peluang bagi pengilang untuk menghasilkan komponen tiub yang rumit yang sebelum ini mustahil atau tidak ekonomik untuk dilaksanakan. Teknologi ini telah menjadi sangat penting dalam industri di mana ketepatan, kelajuan, dan kecekapan bahan merupakan pertimbangan utama untuk kelebihan bersaing.

Memahami Teknologi Pemotongan Laser Tiub

Prinsip Asas Proses Pemotongan Laser

Prinsip asas di sebalik pemotongan laser tiub melibatkan penumpuan alur cahaya laser berintensiti tinggi ke atas permukaan bahan, menghasilkan pemanasan setempat yang menyebabkan bahan tersebut menyejat atau melebur di sepanjang laluan pemotongan yang telah ditetapkan. Proses ini berlaku dalam masa beberapa milisaat, membolehkan potongan yang sangat tepat dengan zon terjejas haba yang minimum. Alur cahaya laser biasanya dijana menggunakan teknologi gentian optik, yang memberikan kualiti alur dan kecekapan tenaga yang lebih baik berbanding sistem laser CO2 yang lebih lama.

Laser gentian yang digunakan dalam pemotongan laser tiub beroperasi pada panjang gelombang kira-kira 1070 nanometer, yang mudah diserap oleh kebanyakan logam termasuk keluli, keluli tahan karat, aluminium, dan aloi tembaga. Diameter alur tertumpu boleh sehingga kecil seperti 0.1 milimeter, membolehkan kerja butiran rumit dan had ketelusan yang ketat yang tidak dapat dicapai oleh kaedah pemotongan mekanikal. Teknologi pembentukan alur yang maju membolehkan pengendali mengoptimumkan parameter pemotongan untuk pelbagai jenis dan ketebalan bahan.

Interaksi Bahan dan Pengurusan Haba

Semasa proses pemotongan laser tiub, interaksi antara alur cahaya laser dan bahan sasaran mencipta zon peleburan atau pengewapan yang terkawal. Gas bantuan seperti oksigen, nitrogen, atau udara termampat diperkenalkan untuk memudahkan proses pemotongan dan mengalihkan bahan lebur dari kerf. Pemilihan gas bantuan memberi kesan besar terhadap kualiti potongan, kemasan tepi, dan kelajuan pemprosesan bagi komposisi bahan yang berbeza.

Pengurusan haba menjadi kritikal dalam aplikasi pemotongan laser tiub di mana sifat bahan perlu dikekalkan di luar zon pemotongan langsung. Sistem penyejukan lanjutan dan parameter pemotongan yang dioptimumkan memastikan distorsi haba tetap minimum, mengekalkan ketepatan dimensi sepanjang proses pembuatan. Kawalan haba yang tepat ini membolehkan pemprosesan bahan sensitif haba dan tiub berdinding nipis tanpa menggugat integriti struktur.

Komponen dan Sistem Mesin Lanjutan

Sistem Penjanaan dan Penghantaran Laser

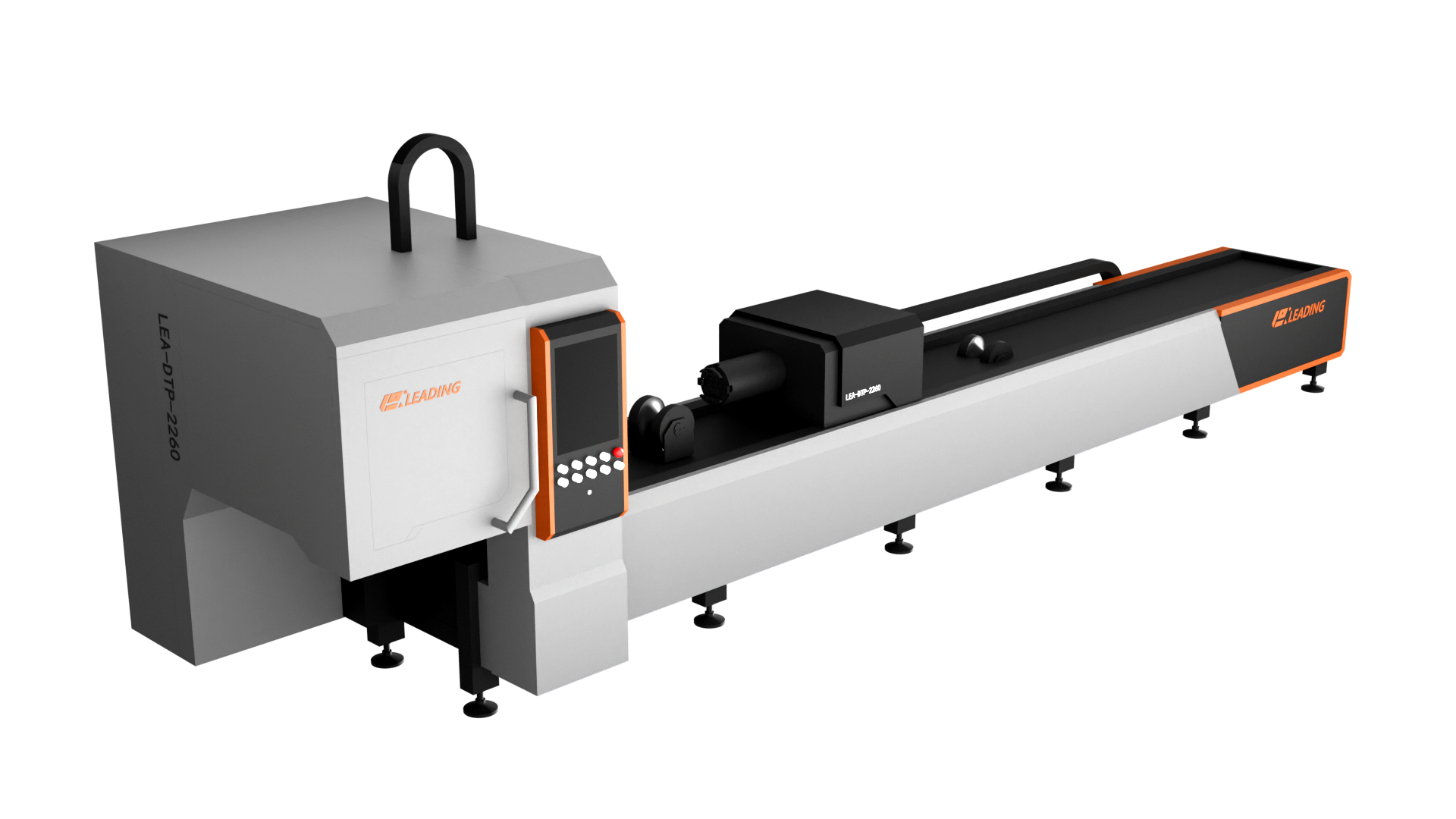

Mesin pemotong laser tiub moden menggabungkan penjana laser gentian yang canggih dengan keupayaan menghasilkan aras kuasa dari 1000 watt hingga lebih 15000 watt, bergantung kepada keperluan aplikasi. Sumber laser ini menggunakan teknologi pam diod semikonduktor untuk mencapai kecekapan elektrik dan kualiti alur yang luar biasa. Tenaga laser dipindahkan melalui kabel gentian optik yang fleksibel kepada kepala pemotong yang dilengkapi dengan optik fokus tepat.

Pemasangan kepala pemotong merupakan komponen penting dalam sistem pemotong laser tiub, yang merangkumi pelarasan fokus dinamik, penghantaran gas bantu, dan sistem pengesanan perlindungan. Kepala pemotong lanjutan boleh secara automatik melaras kedudukan fokus dan diameter alur semasa operasi, mengoptimumkan parameter pemotongan bagi ketebalan dan geometri bahan yang berbeza. Sistem perlindungan memantau kemungkinan perlanggaran dan pencemaran yang boleh merosakkan komponen optik yang mahal.

Automasi dan Pengendalian Bahan

Sistem automasi yang canggih membezakan peralatan pemotong laser tiub profesional daripada alat pemotong asas. Sistem pemuatan dan pengosongan automatik mampu mengendalikan tiub dari paip berdiameter kecil hingga bahagian struktur bersaiz besar, mengurangkan campur tangan operator dan meningkatkan kekonsistenan pengeluaran. Sistem-sistem ini kerap dilengkapi lengan robotik, sistem konveyor, dan mekanisme pengisihan automatik untuk komponen siap.

Sistem penjepit dan ekor poros memberikan kedudukan dan putaran tiub yang tepat semasa operasi pemotongan, membolehkan potongan pelbagai paksi yang kompleks dan corak rumit. Mesin-mesin terkini dilengkapi putaran kawalan servomotor dengan sistem suap balik kedudukan yang mengekalkan ketepatan dalam lingkungan mikrometer. Keupayaan pemasangan tepat ini membolehkan pemotongan laser tiub sistem menghasilkan komponen dengan geometri kompleks termasuk alur, lubang, takik, dan tepi berbevel dalam satu sediaan tunggal.

Aplikasi Merentasi Industri Pembuatan

Kesatriaan Automotif dan Pengangkutan

Industri automotif mewakili salah satu pasaran terbesar untuk teknologi pemotongan laser tiub, menggunakan sistem ini untuk menghasilkan sistem ekzos, komponen rangka, sangkar guling, dan elemen struktur. Kenderaan moden menggabungkan perakitan tiub yang semakin kompleks yang memerlukan kesesuaian tepat dan piawaian kualiti yang konsisten. Pemotongan laser tiub membolehkan pengilang menghasilkan komponen ringan dengan nisbah kekuatan terhadap berat yang dioptimumkan, yang penting untuk peningkatan kecekapan bahan api.

Aplikasi automotif lanjutan termasuk pemprosesan tiub keluli berkekuatan tinggi untuk struktur keselamatan, ekstrusi aluminium untuk enklosur bateri kenderaan elektrik, dan komponen keluli tahan karat untuk sistem kawalan pelepasan. Keupayaan untuk mencipta geometri sambungan kompleks dan corak lubang tepat dalam operasi tunggal mengurangkan masa pemasangan secara ketara dan meningkatkan kecekapan pembuatan. Piawaian kualiti dalam pembuatan automotif menuntut konsistensi luar biasa yang mudah disediakan oleh pemotongan laser tiub.

Aplikasi Pembinaan dan Arkitektur

Industri pembinaan menggunakan pemotongan laser tiub untuk menghasilkan komponen keluli struktur, ciri arkitektur, dan sistem bangunan khas. Reka bentuk bangunan yang kompleks semakin menggunakan persambungan tiub melengkung dan bersudut yang memerlukan pemotongan dan pemadanan yang tepat. Kaedah fabrikasi tradisional sering menghadapi kesukaran dengan kerumitan geometri yang diperlukan oleh projek arkitektur moden, menjadikan pemotongan laser tiub sebagai teknologi penting bagi kontraktor yang kompetitif.

Aplikasi arkitektur termasuk skrin hiasan, sistem kaca struktur, pemasangan penghadang tangan, dan fasad bangunan suai. Ketepatan yang boleh dicapai melalui pemotongan laser tiub menghapuskan keperluan pengubahsuaian lapangan yang luas dan memastikan kesesuaian yang betul semasa pembinaan. Ketepatan ini mengurangkan masa pemasangan dan kos buruh sambil meningkatkan kualiti projek secara keseluruhan serta kepuasan pelanggan.

Kelebihan Proses dan Faedah Teknikal

Ciri Ketepatan dan Kualiti

Pemotongan laser tiub memberikan ketepatan dimensi yang luar biasa dengan had ralat tipikal antara ±0.05mm hingga ±0.15mm bergantung pada jenis dan ketebalan bahan. Tahap ketepatan ini membolehkan penghasilan komponen yang bersambung sempurna tanpa operasi mesinan atau pelarasan tambahan. Proses pemotongan laser menghasilkan tepi yang licin dan bebas oksida pada kebanyakan bahan, menghapuskan operasi penyiangan sekunder dalam banyak aplikasi.

Kualiti tepi yang diperoleh melalui pemotongan laser tiub melebihi kebanyakan kaedah pemotongan alternatif, dengan zon terjejas haba yang minimum dan hampir tiada pembentukan burr. Kebanyakan lebar kerf yang sempit, biasanya antara 0.1mm hingga 0.3mm, mengurangkan sisa bahan semasa mengekalkan kawalan dimensi yang tepat. Gabungan ketepatan dan kualiti ini menjadikan pemotongan laser tiub sangat berharga untuk aplikasi yang memerlukan had kebolehtoleransian rapat dan kemasan permukaan unggul.

Kecekapan Pengeluaran dan Fleksibiliti

Sistem pemotongan laser tiub moden menawarkan fleksibiliti pengeluaran yang luar biasa, mampu memproses pelbagai bentuk tiub termasuk bulat, segi empat, segi empat tepat, bujur, dan profil khusus. Pertukaran pantas antara saiz dan bentuk tiub yang berbeza meminimumkan masa persediaan, membolehkan pengeluaran pukal kecil dan komponen prototaip secara efisien. Perisian pengaturcaraan lanjutan membolehkan operator mengoptimumkan urutan pemotongan dan mengurangkan masa kitar secara automatik.

Sifat pemotongan laser tiub tanpa sentuh menghapuskan kehausan alat dan mengurangkan keperluan penyelenggaraan berbanding kaedah pemotongan mekanikal. Sistem laser boleh beroperasi secara berterusan untuk tempoh yang panjang dengan campur tangan minima, meningkatkan keberkesanan peralatan secara keseluruhan dan kapasiti pengeluaran. Integrasi dengan sistem pelaksanaan pengeluaran membolehkan pemantauan masa nyata dan kawalan kualiti sepanjang proses pengeluaran.

Pertimbangan dan Keupayaan Bahan

Jenis Logam dan Julat Ketebalan

Sistem pemotongan laser tiub boleh memproses hampir semua bahan logam yang biasa digunakan dalam pembuatan, termasuk keluli karbon, keluli tahan karat, aluminium, tembaga, gangsa, dan aloi eksotik. Keupayaan ketebalan dinding biasanya berkisar antara 0.5mm untuk aplikasi dinding nipis hingga 25mm untuk komponen struktur berat, bergantung kepada kuasa laser dan sifat bahan. Bahan yang berbeza memerlukan parameter pemotongan yang dioptimumkan untuk mencapai keputusan terbaik.

Keluli karbon merupakan bahan paling biasa yang diproses melalui pemotongan laser tiub, menawarkan kelajuan pemotongan dan kualiti tepi yang sangat baik dengan gas bantuan oksigen. Aplikasi keluli tahan karat kerap menggunakan gas bantuan nitrogen untuk mencegah pengoksidaan dan mengekalkan sifat rintangan kakisan. Aloi aluminium dan kuprum memerlukan ketumpatan kuasa laser yang lebih tinggi disebabkan oleh ciri konduktiviti haba dan pantulan mereka, tetapi menghasilkan keputusan yang sangat baik apabila diproses dengan betul.

Kerumitan Geometri dan Had Reka Bentuk

Keupayaan geometri sistem pemotongan laser tiub terus berkembang seiring kemajuan teknologi, membolehkan pengeluaran komponen yang semakin kompleks. Sistem moden boleh mencipta corak rumit, lubang bersilang, tepi berkeping, dan persediaan sendi kompleks dalam operasi tunggal. Kepala pemotongan pelbagai paksi membolehkan potongan condong dan sudut gabungan yang mustahil dilakukan dengan kaedah pemotongan konvensional.

Had pembatasan rekabentuk terutamanya berkaitan dengan ketebalan bahan, diameter tiub, dan kebolehcapaian geometri berbanding ketepatan pemotongan. Ciri-ciri dalaman yang sangat kecil mungkin terhad oleh diameter alur laser dan keupayaan pemfokusan, manakala bahan yang sangat tebal mungkin memerlukan beberapa laluan atau kaedah pemprosesan alternatif. Memahami had ini membantu pereka mengoptimumkan komponen untuk pengeluaran pemotongan laser tiub yang cekap.

Pertimbangan Pengaturcaraan dan Operasi

Integrasi CAD dan Perisian Nesting

Sistem pemotongan laser tiub moden bersepadu secara lancar dengan perisian rekabentuk bantuan komputer, membolehkan import langsung model 3D dan penjanaan automatik program pemotongan. Perisian nesting lanjutan mengoptimumkan penggunaan bahan dengan menyusun pelbagai komponen sepanjang panjang tiub untuk meminimumkan sisa. Program-program ini mengambil kira sifat bahan, parameter pemotongan, dan keupayaan mesin untuk menjana urutan pengeluaran yang cekap secara automatik.

Kemampuan simulasi membolehkan operator mengesahkan program pemotongan sebelum pengeluaran, mengenal pasti isu potensi seperti perlanggaran, gangguan bahan, atau urutan pemotongan yang kurang optimum. Pemantauan proses masa nyata memberikan maklum balas mengenai kualiti pemotongan dan membolehkan pelarasan parameter automatik semasa pengeluaran. Integrasi sistem reka bentuk, pengaturcaraan, dan pengeluaran ini secara ketara mengurangkan masa persediaan dan meningkatkan kecekapan pembuatan.

Kemahiran Operator dan Keperluan Latihan

Operasi pemotongan laser tiub yang berjaya memerlukan operator yang mahir yang memahami fizik laser, sifat bahan, dan proses pembuatan. Program latihan biasanya merangkumi prosedur keselamatan, operasi mesin, asas pengaturcaraan, dan kaedah kawalan kualiti. Operator lanjutan membina pakar dalam mengoptimumkan parameter pemotongan untuk pelbagai bahan dan aplikasi, memaksimumkan produktiviti dan hasil kualiti.

Pertimbangan keselamatan adalah perkara utama dalam operasi pemotongan laser tiub, yang memerlukan latihan yang betul dalam protokol keselamatan laser, prosedur pengendalian bahan, dan sistem respons kecemasan. Pengendali mesti memahami kepentingan pengudaraan yang sesuai, perlindungan mata, dan langkah-langkah pencegahan kebakaran. Latihan berterusan memastikan pengendali kekal terkini dengan teknologi terkini dan amalan terbaik dalam aplikasi pemotongan laser tiub.

Perkembangan Akan Datang dan Trend Industri

Teknologi dan Inovasi Baru

Masa depan teknologi pemotongan laser tiub memberi tumpuan kepada peningkatan automasi, integrasi kecerdasan buatan, dan kemampuan pemprosesan yang dipertingkatkan. Algoritma pembelajaran mesin sedang dibangunkan untuk mengoptimumkan parameter pemotongan secara automatik berdasarkan maklum balas bahan dan ukuran kualiti. Sistem penyelenggaraan ramalan akan mengurangkan masa henti dan meningkatkan keberkesanan peralatan secara keseluruhan melalui pemantauan sensor lanjutan dan analitik data.

Teknologi laser baharu menjanjikan tahap kuasa yang lebih tinggi, kualiti alur sinar yang ditingkatkan, dan kelajuan pemprosesan yang lebih baik untuk aplikasi pemotongan tiub laser. Laser denyutan ultrapendek sedang dikaji untuk memproses bahan yang mencabar serta mencapai kualiti tepi yang unggul dengan input haba yang minimum. Integrasi dengan teknologi pembuatan tambahan mungkin membolehkan sistem pemprosesan hibrid yang menggabungkan keupayaan pemotongan dan pendepositan bahan.

Pertumbuhan Pasaran dan Penggunaan Dalam Industri

Permintaan yang semakin meningkat terhadap komponen ringan dan berkekuatan tinggi merentasi pelbagai industri terus mendorong penerimaan teknologi pemotongan tiub laser. Pengeluaran kenderaan elektrik, sistem tenaga boleh diperbaharui, dan aplikasi aeroangkasa maju mencipta peluang baharu bagi keupayaan pemprosesan tiub khusus. Pengembangan pasaran di rantau membangun memberikan potensi pertumbuhan tambahan kepada pengilang peralatan pemotongan tiub laser dan penyedia perkhidmatan.

Penggabungan industri dan piawaian teknologi sedang meningkatkan keserasian peralatan dan mengurangkan keperluan latihan merentasi pelbagai platform mesin. Integrasi robot kolaboratif dan penyambungan Industri 4.0 membolehkan sistem pemotongan laser paip beroperasi dalam persekitaran pengeluaran automatik yang lebih besar. Trend ini menunjukkan pertumbuhan berterusan dan kemajuan teknologi dalam aplikasi pemotongan laser paip merentasi pelbagai sektor pembuatan.

Soalan Lazim

Apakah bahan-bahan yang boleh diproses menggunakan teknologi pemotongan laser paip

Sistem pemotongan laser tiub boleh memproses hampir semua bahan logam termasuk keluli karbon, keluli tahan karat, aluminium, tembaga, gangsa, titanium, dan pelbagai aloi khas. Keupayaan ketebalan dinding biasanya berkisar antara 0.5mm hingga 25mm bergantung pada kuasa laser dan sifat bahan. Bahan yang berbeza memerlukan parameter pemotongan yang dioptimumkan termasuk kuasa laser, kelajuan pemotongan, dan pemilihan gas bantu untuk mencapai keputusan yang terbaik. Bahan bukan logam seperti plastik dan komposit juga boleh diproses dengan panjang gelombang laser dan tetapan parameter yang sesuai.

Bagaimanakah pemotongan laser tiub dibandingkan dengan kaedah pemotongan tradisional dari segi ketepatan

Pemotongan laser tiub memberikan ketepatan dimensi yang luar biasa dengan had ralat tipikal ±0.05mm hingga ±0.15mm, jauh lebih unggul berbanding kaedah pemotongan mekanikal seperti penggergajian atau pemotongan plasma. Proses laser menghasilkan tepi yang licin dan bebas kilap dengan zon terjejas haba yang minima, menghapuskan operasi pemerapan sekunder dalam kebanyakan aplikasi. Kaedah tradisional sering memerlukan langkah pemesinan tambahan untuk mencapai ketepatan dan kualiti kemasan permukaan yang setara, menjadikan pemotongan laser tiub lebih efisien untuk aplikasi presisi.

Apakah kelebihan utama sistem pemotongan laser tiub automatik

Sistem pemotongan laser tiub automatik memberikan pelbagai kelebihan termasuk kualiti yang konsisten, pengurangan campur tangan operator, peningkatan keselamatan, dan kadar pengeluaran yang lebih tinggi. Sistem pemuatan dan penyahmuatan automatik mengurangkan masa pengendalian bahan sambil mengurangkan risiko kecederaan operator. Keupayaan pengaturcaraan lanjutan membolehkan urutan pemotongan kompleks dengan pengoptimuman parameter automatik, memastikan keputusan yang konsisten sepanjang proses pengeluaran. Integrasi dengan sistem pelaksanaan pengeluaran menyediakan pemantauan masa nyata dan kawalan kualiti sepanjang proses pembuatan.

Bagaimanakah gas bantu mempengaruhi proses dan kualiti pemotongan laser tiub

Gas bantu memainkan peranan penting dalam pemotongan laser tiub dengan memudahkan penyingkiran bahan, melindungi optik pemotongan, dan mempengaruhi ciri kualiti tepi. Gas bantu oksigen memberikan kelajuan pemotongan yang lebih cepat untuk keluli karbon sambil menghasilkan kemasan tepi yang sedikit teroksidasi. Gas bantu nitrogen mengelakkan pengoksidaan dan menghasilkan kualiti tepi yang lebih baik untuk aplikasi keluli tahan karat dan aluminium. Udara termampat menawarkan pilihan ekonomikal untuk pemotongan tujuan am manakala argon memberikan keputusan optimum untuk bahan khas seperti titanium dan aloi reaktif.
